TAG-6000型高壓無線核相儀的設計可達到下列目標:
可以核對電網的結構、可以繪制電路圖，對于三相連接的線路要求能確認不同導線的相對相位在2
個測量組件之間無任何電氣上的連接這樣可使測量裝置的應用非常靈活和安全。
一、TAG-6000型高壓無線核相儀設計目標
核相儀的設計可達到下列目標:
可以核對電網的結構、可以繪制電路圖，對于三相連接的線路要求能確認不同導線的相對相位在2
個測量組件之間無任何電氣上的連接這樣可使測量裝置的應用非常靈活和安全。
該裝置采用了無線電頻率的傳輸技術，其工作的基本原理為相位的實時比較裝置可檢查額定電壓的存在，所測量的相位角在+10o
范圍內為同相大于+30o 為異相。
二、TAG-6000型高壓無線核相儀結構原理

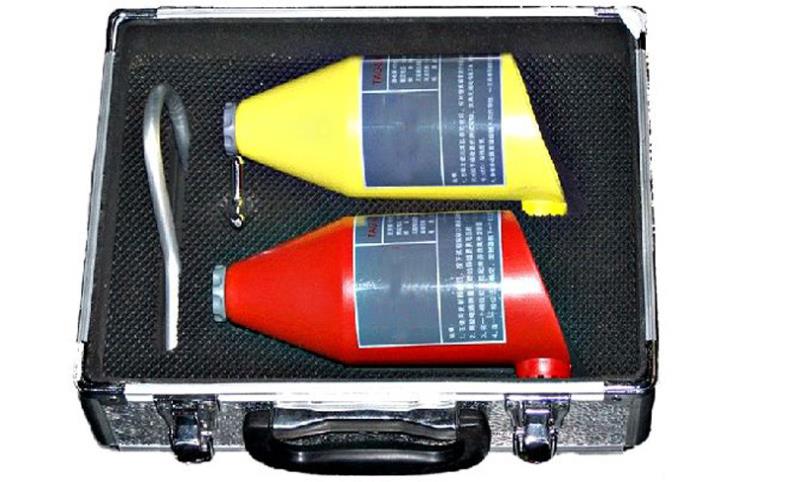

TAG－6000型包括兩個在電氣上互不相連的組件裝置上裝有的電極可與被測導線相連一只橙色的發射器其電極的形狀為鉤形以便掛到導線上，另外一只黃色的為接收器其電

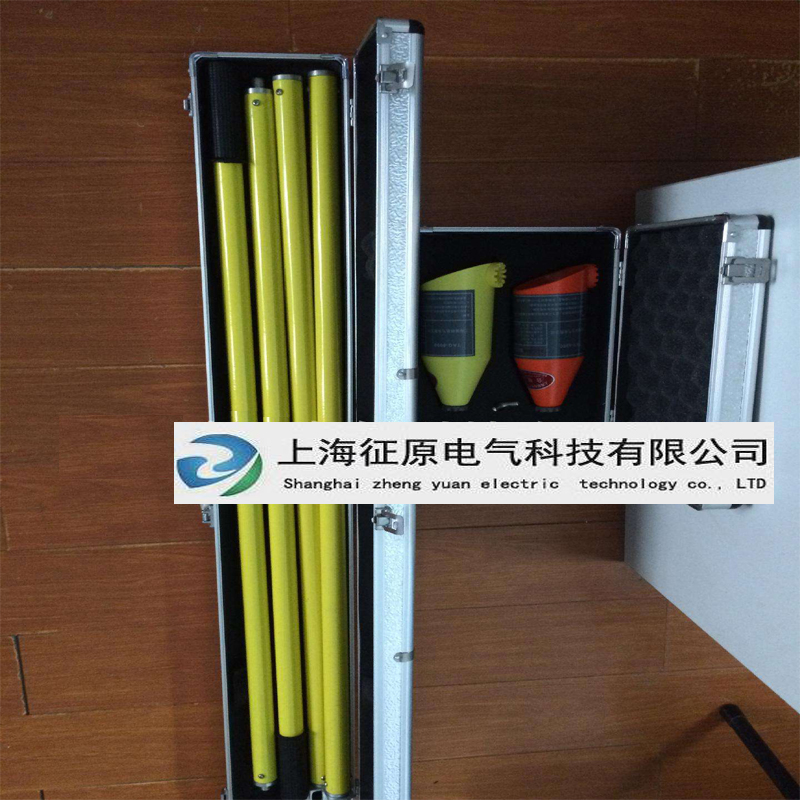

極的形狀為丫形便于接觸導線這些電極均作為發射與接收信號的天線之用，發射器與接收器的端部均應與絕緣操作桿相接，發射器具有雙重作用并按一定的順序發揮功能。
A
------------------------------------- --------------------------------------
A’
B -------------------------------------
-------------------------------------- B’
C
------------------------------------
----------------------------------------C’
第一步檢測被測導線有無電壓它作為一只驗電器對帶電的導線將發出間斷的聲光指示。
第二步一旦驗電完成(過5-10
秒)
發射器自動轉入相位測量發射器向接收器始終發射一種相位特性的無線電頻率信號，在此情況下線路同時也做天線使用持續的燈光顯示，表明發射器即按此順序正常工作，接收器僅有一個目的即同相測量同時發射器也在工作為了：
1)
保證導線上有電壓;
2) 接收從發射器來的無線電頻率信號;
3) 將測得的相位與接收到的相位特性信號進行實時比較;
4)
同相時接收器會送出一持續的強光和聲信號;異相時接收器送出一弱光信號它僅表明接收器所接觸的那根導線有電壓。
發射器和接收器包括一個整體試驗系統可以對所有的部件進行試驗:電氣元件電池線路和天線進行這種試驗，相當于對實際線路的接觸試驗發射器和接收器不設開關按鈕只要儀器與帶電線路一接觸將立即自動工作測量電極不與導線接觸就立即停止工作。
三、無線電頻率傳輸?shù)男ｒ?/span>
內部模塊產生的頻率接近于電網的頻率，只要兩只儀器裝有電極(相當于天線)
就能通過二種方式進行校驗。
1 、完全自校
*一手握一只儀器
*按下發射器的TestButton
等到自動轉入相位測量狀態
*按下發射器的TestButton 同時按下接收器的TestButton 如果無線電傳輸正確接收器上的LED2 LED3
LED4 有規律地亮滅蜂鳴器同步發聲LED1 保持發亮
2
、發射器和接收器均在電網上的試驗
*將發射器鉤住帶電線路幾秒鐘后自動轉入相位測量狀態同樣將接收器接觸另一根同相導線應發出聲光信號。
*將接收器放到另一相停止接收同相信號無聲信號只有LED1
亮。
四、測量工作
使用本儀器的前后應對整套裝置(裝上電極)進行全自動試驗線路電壓測量(只使用發射器)
*將鉤形電極擰到發射器的頂部。
*將裝好電極的發射器裝上操作桿。
*將發射器上的鉤子掛到被測線路上，此時操作人員可在發射器的底部看到：4
只指示燈: LED1- LED4； 一只試驗按鈕: TestButton ；一只蜂鳴器；
判斷
當接觸帶電導線時可聽到聲信號同時4 只指示燈亮，過5-10 秒后其中LED2-4
即熄滅聲信號停止發射器作為電壓測量時設定的工作時間為5-10 秒之后即自動進入相位測量，此時僅一只LED 指示燈亮，如果5-10
秒后聲光信號不停即電池電量不足需換電池。如測另一相線路需將發射器脫離線路等到LED1
熄滅再把發射器放到線路上做另外的電壓測量。同上。
進入測量模式時發射器向空中發射無線電頻率信號同時有一部分信號沿作為天線的線路傳輸接收器一旦能識別該信號時，接收器立即啟動工作。
五、同相測量(發射器+接收器)
此時發射器已經掛到線路上并已進入相位測量模式
*將接收器裝上合適的電極接到絕緣桿上
*將接收器接觸被試驗的導線上此時操作人員也可在接收器的底部看到:
4 只指示燈:LED1-LED4 ；一只試驗按鈕: TestButton ；一只蜂鳴器；
判斷
當線路有電壓時接收器自動啟動且LED1
持續發光，蜂鳴器發出短暫的嘟嘟聲，此時接收器已做好接收來自發射器譯碼信號的準備，如果兩根導線的相位一致，只要符合條件，LED1 LED2 LED3 及LED4
指示器亮但并不閃光，同時蜂鳴器發出一持續的聲信號。只要某一側線路無電壓或某一只脫離導線，聲光指示立即停止。
在正常使用條件下，無線電頻率的傳送范圍在15
米內，可根據用戶要求定做。
