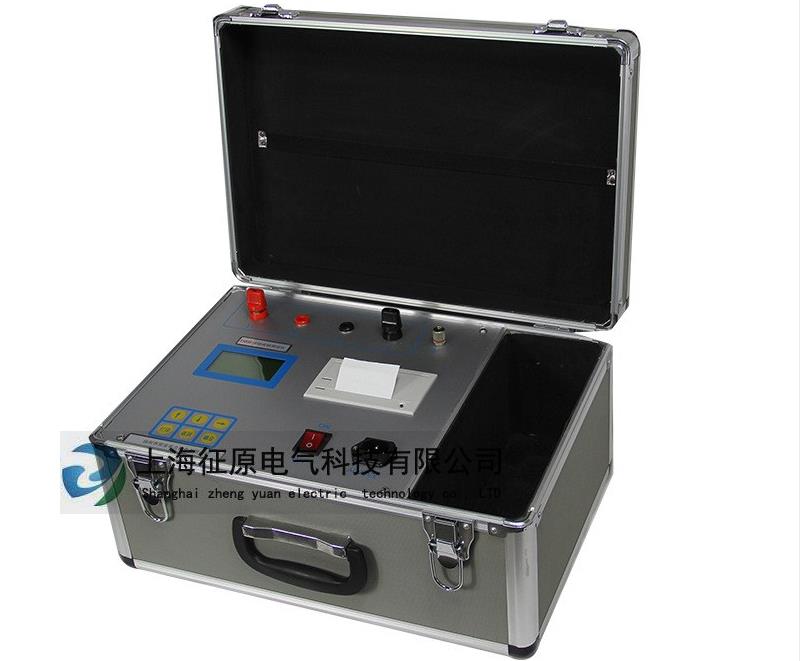

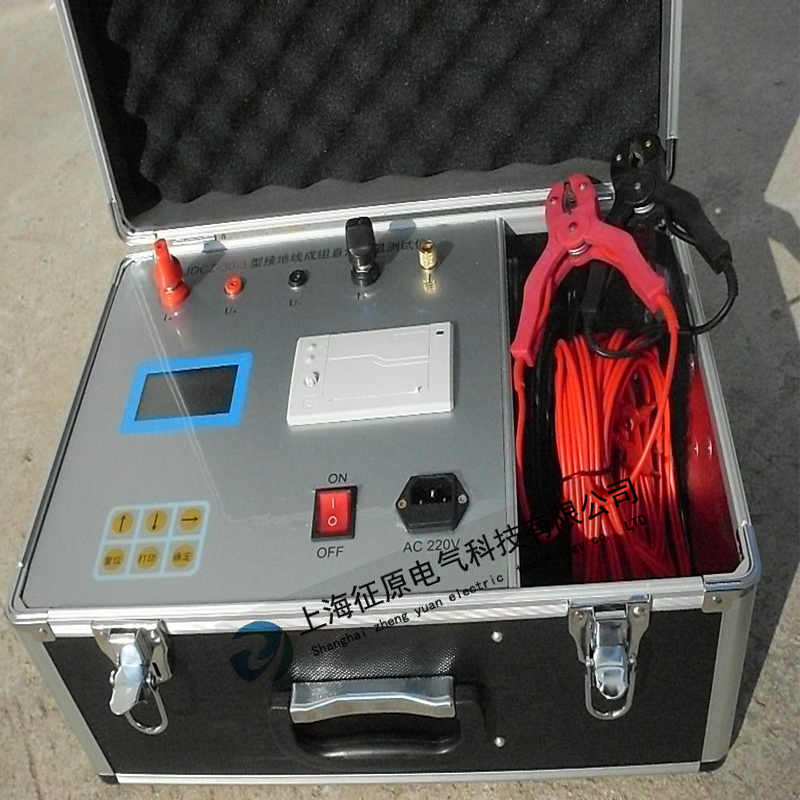

最新頒發的《電力安全工器具預防性試驗規程》中要求必須定期對攜帶型短路接地線及個人保護接地線做成組直流電阻試驗。ZYJC-35A接地線成組直流電阻測試儀是我公司研制的一種自動化程度很高的便攜式測試儀，專門用于測量攜帶型短路接地線以及個人保護接地線的直流電阻。儀器采用高性能單片機控制，可實現測試過程智能化，操作簡單方便、精度高、測試速度快，復測性好、讀數直觀，是符合規程要求的理想的專用儀器，大大方便了試驗項目的開展，提高了工作效率。
ZYJC-35A接地線成組直流電阻測試儀產品參數：
◆ 輸出電流：35A
◆
測量范圍：100цΩ~200mΩ
◆
分辨率：0.1цΩ
◆
測試精度：0.2級
◆ 工作溫度：-10℃～50℃
◆
工作濕度：0～80%
◆
工作電源：AC220V±10% 50HZ±1HZ
◆ 儀器重量：4Kg
規程要求接地線直流電阻值，平均每米應小于以下參考值：
|
截面積（mm2） |
參考電阻值（mΩ） |
截面積（mm2） |
參考電阻值（mΩ） |
|
10 |
1.98 |
50 |
0.40 |
|
16 |
1.24 |
70 |
0.28 |
|
25 |
0.79 |
95 |
o.21 |
|
35 |
0.56 |
120 |
0.16 |
ZYJC-35A接地線成組直流電阻測試儀常見故障及原因：
|
常 見 故 障 |
故 障 原 因 |
|
開機無顯示 |
保險管損壞②電源插頭接觸不良 ③儀器內部插件松動 |
|
開機后非法顯示 |
①計算機板故障 ②液晶接插件松動 |
|
開機后燒保險 |
①內部電源故障 ②輸入儀器電壓過高 |
|
其它故障提示 |
儀器中文顯示故障原因 |
