分流器是測量直流電流用的; 分流器實際就是一個阻值很小的電阻，當有直流電流通過時，產生壓降，供直流電流表顯示;
直流電流表實際是電壓表，滿度值75mV;
直流電流表和分流器是配套使用的;
比如：100A電流表配套的分流器阻值為0.00075歐;
即100A*0.00075歐=75mV;
50A電流表配套的分流器阻值為0.0015歐;
50A*0.0015歐=75mV。

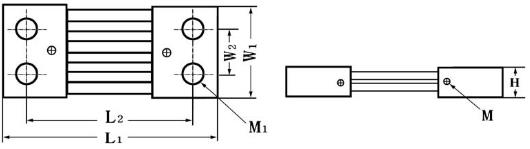

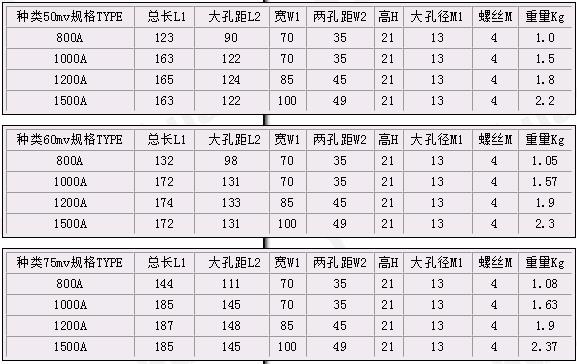

FL-2型800A～1500Ａ錳銅分流器技術指標
●
適用標準：
GB/T
7676.1～9-1998《直接作用模擬指示電測量儀表及其附件》
GB/T5729-94《電子設備用固定電阻器》
GJB/T360A-96《電子及電子元件試驗方法》
GB2423《電工電子產品基環境試驗規程》
●
額定電流(A)：5 10 15 20 25 30 50 75 100 150 200 250 300 400 500 600
750
1k 1.5k 2k 2.5k 3k 4k 5k 6k 7.5k 10k.。
●
精度等級：0.5級(≤4kA)；1.0級(5k～1kA)。
●
額定壓降：標準值為75mV，用戶定義值45mV、50mV、60mV、100mV或其它。
●
超載性能：額定電流120%，持續2h。
●
負載下發熱：溫升變化趨于穩定后，50A以下≤80℃ 50A以上≤120℃。
●
耐機械力性能：能承受加速度為70米/秒、沖擊頻率每分鐘80～120次6小時的運輸顛震。
●
環境條件：-40～+60℃，相對濕度≤95%(35℃)。
FL-2
10A/75mv FL-2 15A/75mv FL-2 20A/75mv FL-2 25A/75mv FL-2
30A/75mv
FL-2
40A/75mv FL-2 50A/75mv FL-2 60A/75mv FL-2 70A/75mv FL-2
75A/75mv
FL-2
80A/75mv FL-2 90A/75mv FL-2 100A/75mv FL-2 110A/75mv FL-2
120A/75mv
FL-2
125A/75mv FL-2 130A/75mv FL-2 150A/75mv FL-2 175A/75mv FL-2
200A/75mv
FL-2
250A/75mv FL-2 300A/75mv FL-2 400A/75mv FL-2 500A/75mv FL-2
600A/75mv
FL-2
700A/75mv FL-2 800A/75mv FL-2 900A/75mv FL-2 1000A/75mv FL-2
1250A/75mv
FL-2
10A/50mv FL-2 15A/50mv FL-2 20A/50mv FL-2 25A/50mv FL-2
30A/50mv
FL-2
40A/50mv FL-2 50A/50mv FL-2 60A/50mv FL-2 70A/50mv FL-2
75A/50mv
FL-2
80A/50mv FL-2 90A/50mv FL-2 100A/50mv FL-2 110A/50mv FL-2
120A/50mv
FL-2
125A/50mv FL-2 130A/50mv FL-2 150A/50mv FL-2 175A/50mv FL-2
200A/50mv
FL-2
250A/50mv FL-2 300A/50mv FL-2 400A/50mv FL-2 500A/50mv FL-2
600A/50mv
FL-2
700A/50mv FL-2 800A/50mv FL-2 900A/50mv FL-2 1000A/50mv FL-2
1250A/50mv
FL-2
10A/60mv FL-2 15A/60mv FL-2 20A/60mv FL-2 25A/60mv FL-2
30A/60mv
FL-2
40A/60mv FL-2 50A/60mv FL-2 60A/60mv FL-2 70A/60mv FL-2
75A/60mv
FL-2
80A/60mv FL-2 90A/60mv FL-2 100A/60mv FL-2 110A/60mv FL-2
120A/60mv
FL-2
125A/60mv FL-2 130A/60mv FL-2 150A/60mv FL-2 175A/60mv FL-2
200A/60mv
FL-2
250A/60mv FL-2 300A/60mv FL-2 400A/60mv FL-2 500A/60mv FL-2
600A/60mv
FL-2
700A/60mv FL-2 800A/60mv FL-2 900A/60mv FL-2 1000A/60mv FL-2
1250A/60mv
