YHX-V型無線三相氧化鋅避雷器帶電測試儀是用于檢測氧化鋅避雷器電氣性能的專用儀器，該儀器適用于各種電壓等級的氧化鋅避雷器的帶電或停電檢測，從而及時發現設備內部絕緣受潮及閥片老化等危險缺陷。
儀器操作簡單、使用方便，測量全過程由單片機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。本機配有高速面板式打印機，可充電電池，試驗人員在現場使用十分方便。儀器采用獨特的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。
一、YHX-V型無線三相氧化鋅避雷器帶電測試儀產品特點
1）本機采用大屏幕液晶顯示，全中文菜單操作，使用簡便。
2）高精度采樣、處理電路，先進的付里葉諧波分析技術，確保數據更加可靠。
3）儀器采用獨特的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保
證了數據的可靠性和安全性。
4）本儀器可以使用電場感應或無線傳輸方法代替PT二次接線。
5）本儀器可以不接PT二次，直接測量阻性電流。
6）本儀器共有六種測試方法，給測試人員提供了非常多的選擇余地。
7）本儀器可以三相同測，自動補償。使用特別方便
8）具有阻性電流基波峰值輸出、邊相校正等功能。
10）儀器配有可充電電池、日歷時鐘、微型打印機，可存儲120組測量數據；

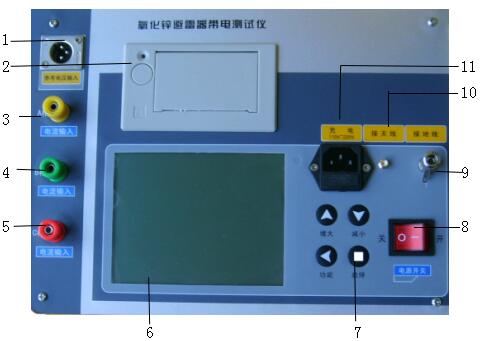

二、YHX-V型無線三相氧化鋅避雷器帶電測試儀面板示意圖
圖一
面板說明：
1---參考電壓輸入端； 2---微型打印機； 3---A相泄漏電流輸入端；
4---B相泄漏電流輸入端；5---C相泄漏電流輸入端；6---大屏幕液晶顯示器；
7---觸摸鍵盤區； 8---電源開關； 9---測量接地端；
10—天線； 11---電源開關
YHX-V型無線三相氧化鋅避雷器帶電測試儀主要技術參數
全電流測量范圍： 0~10mA有效值 準確度： ±（讀數×5%+5uA）
阻性電流基波測量準確度（有線不含相間干擾）：±（讀數×5%+5uA）
電流諧波測量準確度： ±（讀數×10%+10uA）電流通道輸入電阻： ≤2Ω
參考電壓輸入范圍： 25V~250V有效值 準確度： ±（讀數×5%+0.5V）
電壓諧波測量準確度： ±（讀數×10%） 參考電壓通道輸入電阻：≥1800kΩ
電池連續工作時間： 8小時以上 電池充電時間： 6小時以上
交流充電： AC 220V 10%，50Hz 1% 儀器重量：5kg(不含電纜箱)
儀器操作簡單、使用方便，測量全過程由單片機控制，可測量氧化鋅避雷器的全電流、阻性電流及其諧波、工頻參考電壓及其諧波、有功功率和相位差，大屏幕可顯示電壓和電流的真實波形。儀器運用數字波形分析技術，采用諧波分析和數字濾波等軟件抗干擾方法使測量結果準確、穩定，可準確分析出基波和3～7次諧波的含量，并能克服相間干擾影響，正確測量邊相避雷器的阻性電流。本機配有高速面板式打印機，可充電電池，試驗人員在現場使用十分方便。儀器采用獨特的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保證了數據的可靠性和安全性。
一、YHX-V型無線三相氧化鋅避雷器帶電測試儀產品特點
1）本機采用大屏幕液晶顯示，全中文菜單操作，使用簡便。
2）高精度采樣、處理電路，先進的付里葉諧波分析技術，確保數據更加可靠。
3）儀器采用獨特的高速磁隔離數字傳感器直接采集輸入的電壓、電流信號，保
證了數據的可靠性和安全性。
4）本儀器可以使用電場感應或無線傳輸方法代替PT二次接線。
5）本儀器可以不接PT二次，直接測量阻性電流。
6）本儀器共有六種測試方法，給測試人員提供了非常多的選擇余地。
7）本儀器可以三相同測，自動補償。使用特別方便
8）具有阻性電流基波峰值輸出、邊相校正等功能。
10）儀器配有可充電電池、日歷時鐘、微型打印機，可存儲120組測量數據；
二、YHX-V型無線三相氧化鋅避雷器帶電測試儀面板示意圖
圖一
面板說明：
1---參考電壓輸入端； 2---微型打印機； 3---A相泄漏電流輸入端；
4---B相泄漏電流輸入端；5---C相泄漏電流輸入端；6---大屏幕液晶顯示器；
7---觸摸鍵盤區； 8---電源開關； 9---測量接地端；
10—天線； 11---電源開關
YHX-V型無線三相氧化鋅避雷器帶電測試儀主要技術參數
全電流測量范圍： 0~10mA有效值 準確度： ±（讀數×5%+5uA）
阻性電流基波測量準確度（有線不含相間干擾）：±（讀數×5%+5uA）
電流諧波測量準確度： ±（讀數×10%+10uA）電流通道輸入電阻： ≤2Ω
參考電壓輸入范圍： 25V~250V有效值 準確度： ±（讀數×5%+0.5V）
電壓諧波測量準確度： ±（讀數×10%） 參考電壓通道輸入電阻：≥1800kΩ
電池連續工作時間： 8小時以上 電池充電時間： 6小時以上
交流充電： AC 220V 10%，50Hz 1% 儀器重量：5kg(不含電纜箱)
儀器尺寸：34cm×22cm×20cm

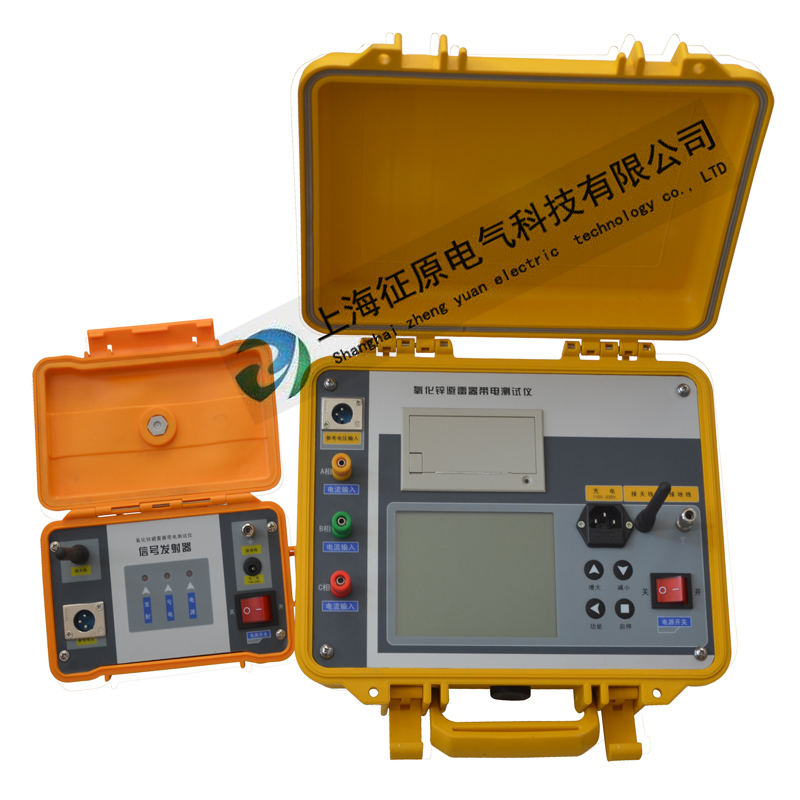

附：產品圖片
